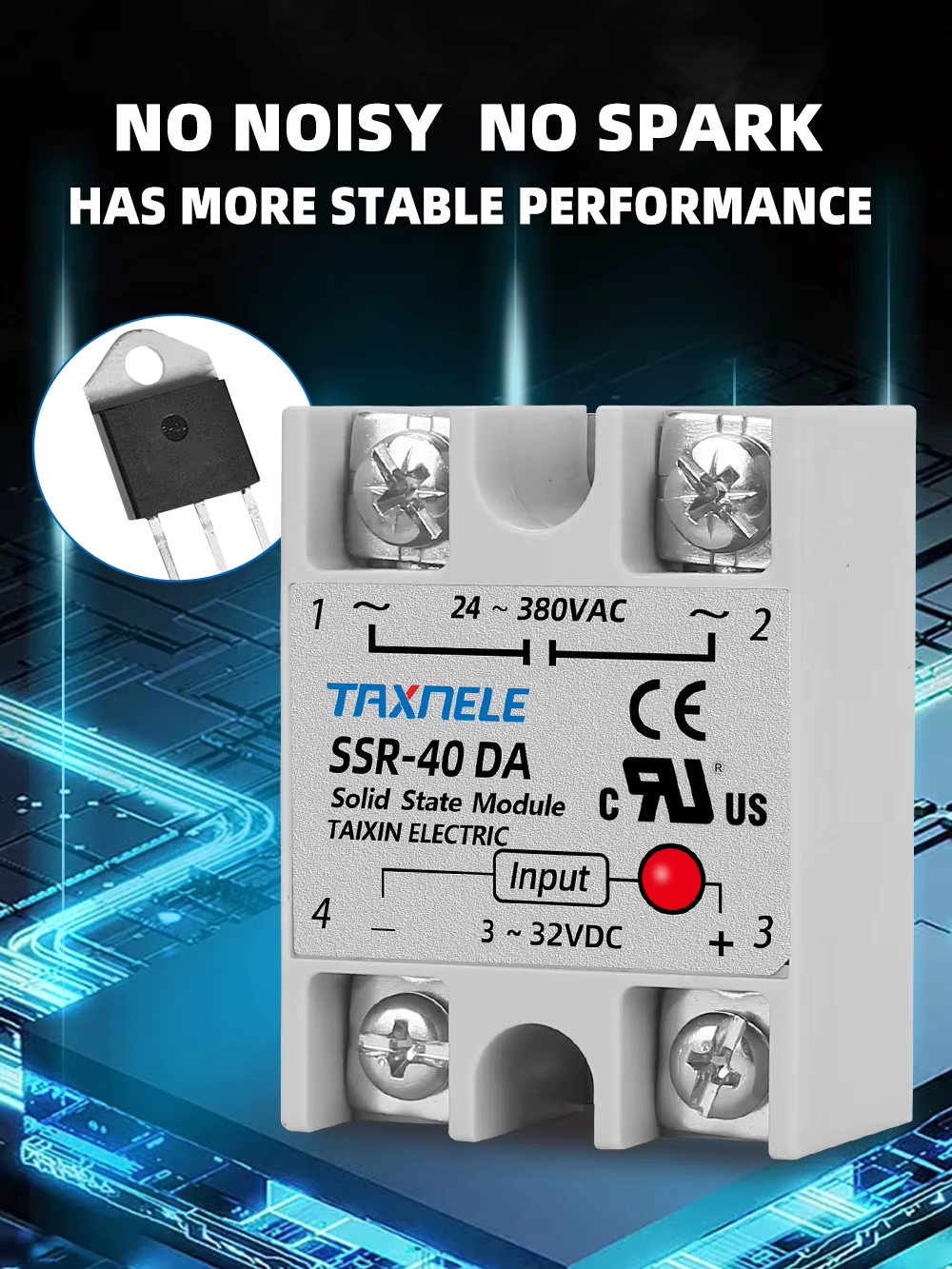

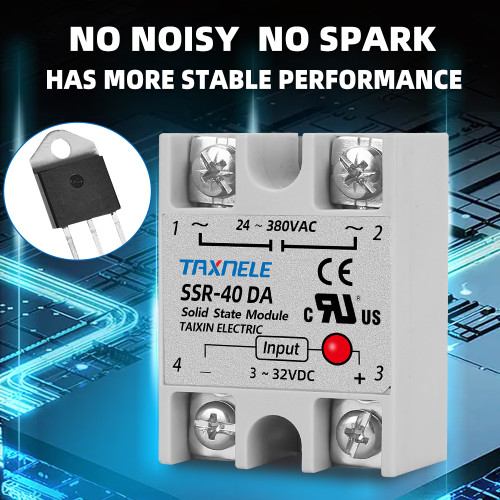

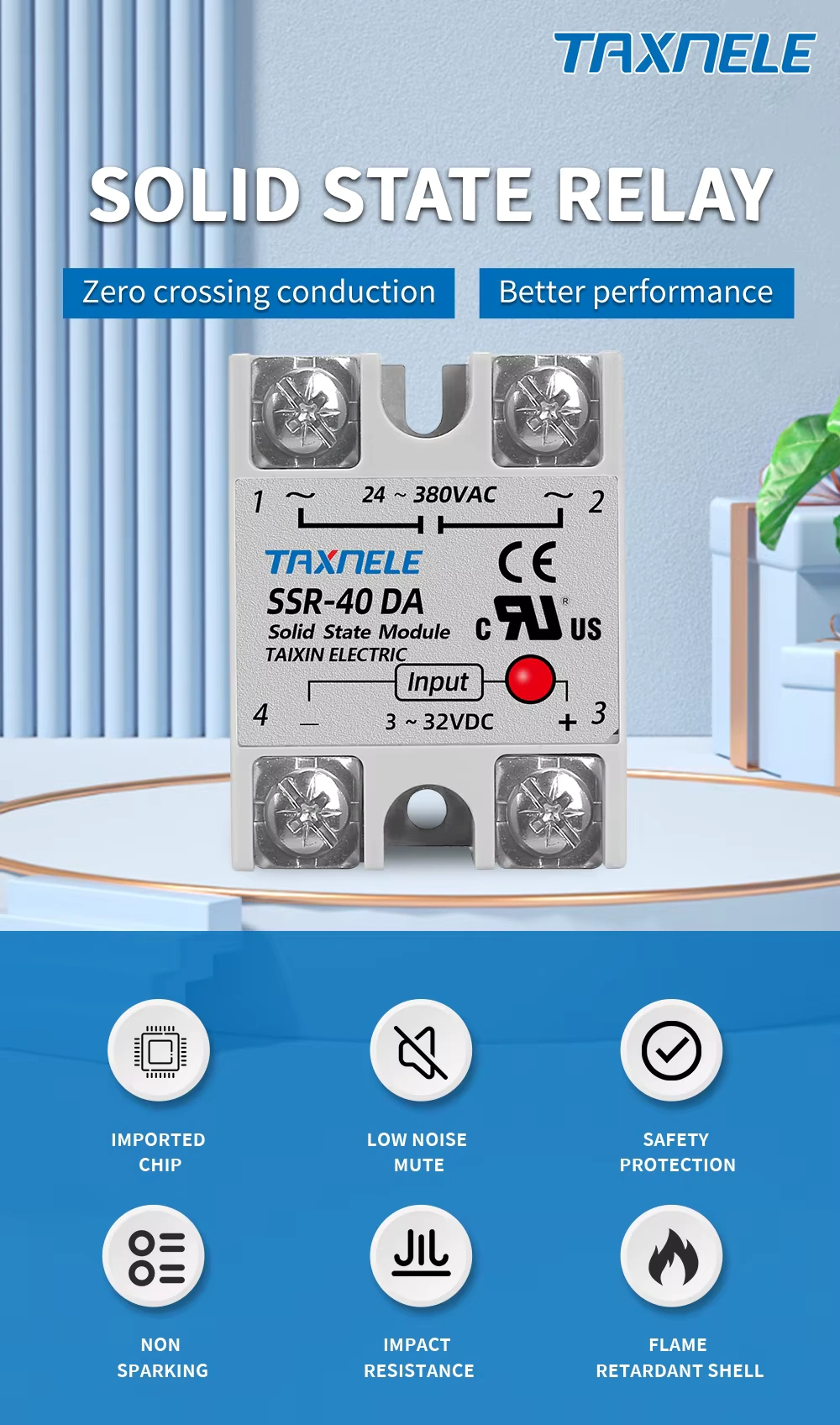

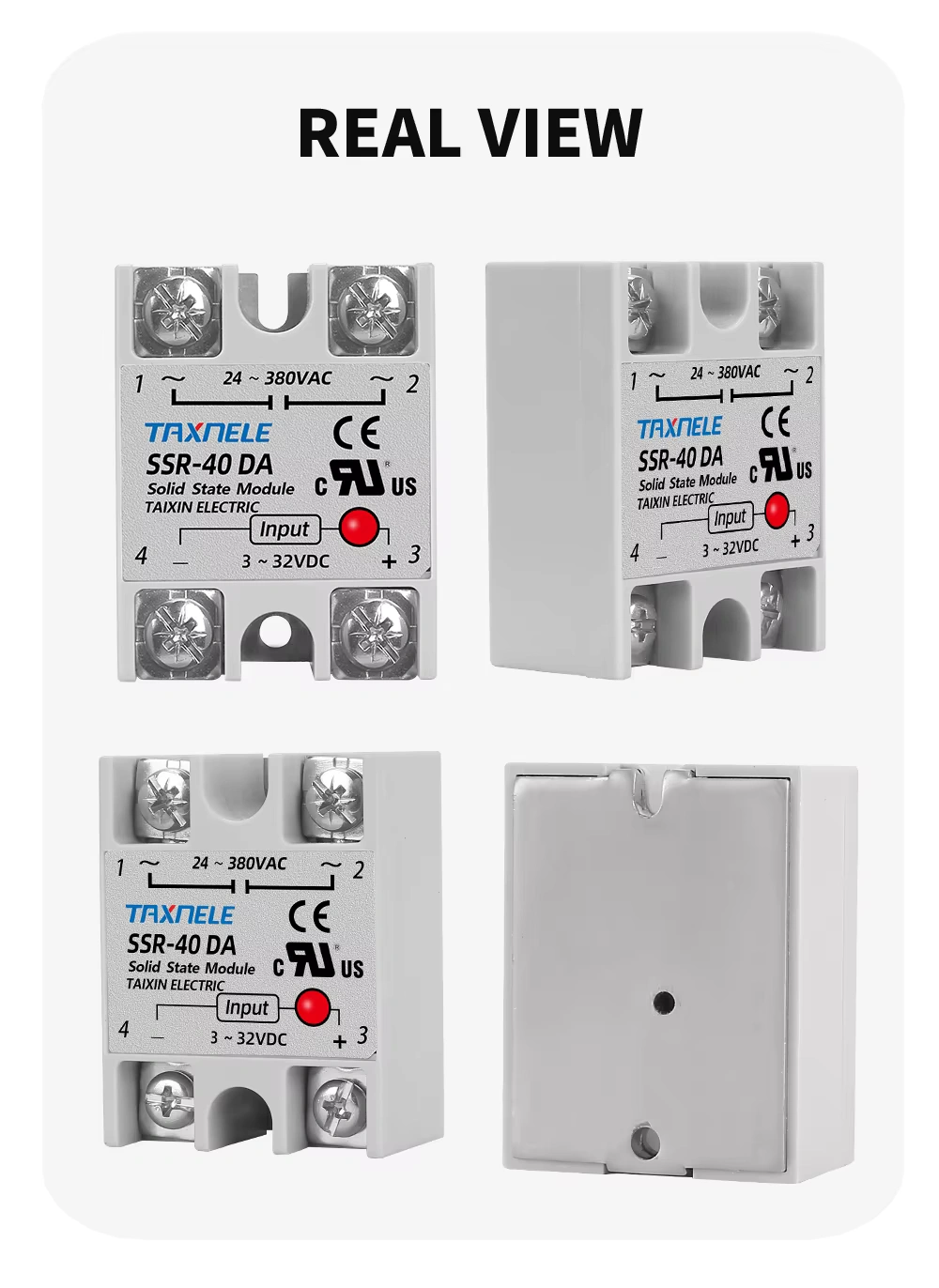

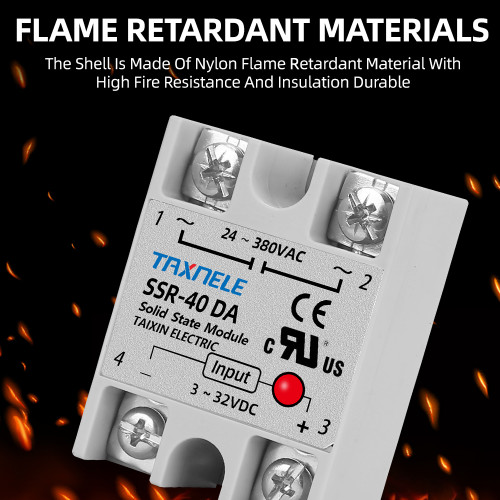

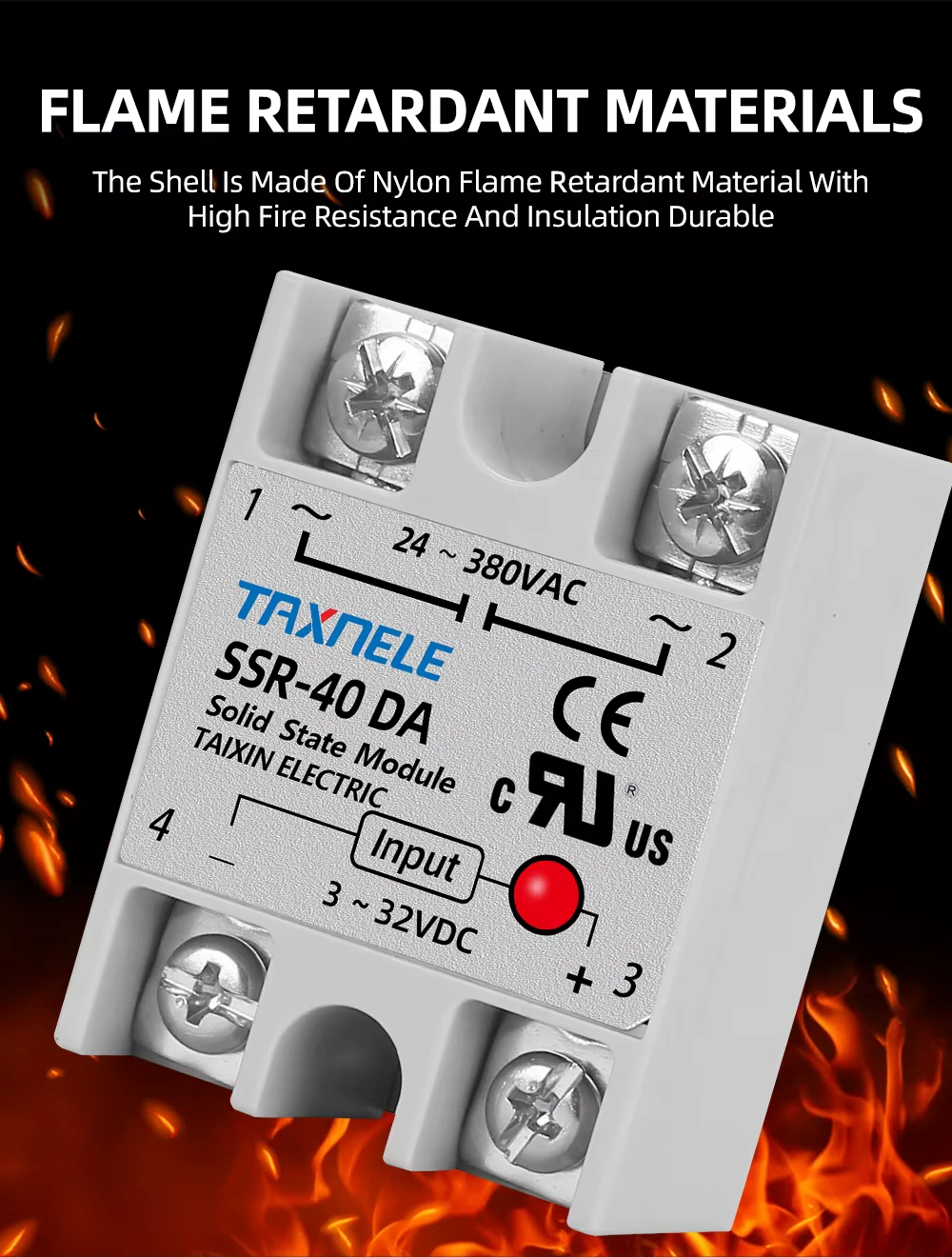

Твърдотелно реле SSR-40DA 3–32V DC, 24–380V AC

Еднофазното твърдотелно реле SSR-40DA е предназначено за електронно управление на AC товари посредством DC управляващ сигнал. Релето използва полупроводниково превключване без механични контакти, което го прави подходящо за приложения, изискващи често включване и изключване на електрически товари.

Управляващият вход работи с напрежение 3–32V DC, което позволява използването му с различни управляващи устройства и контролери. Изходът е предназначен за 24–380V AC, като се предлагат варианти с номинален товарен ток 40A.

Solid State Relay модулът е подходящ за управление на нагреватели, осветление, електромагнитни товари и други AC консуматори в системи за автоматизация и управление.

Основни характеристики:

• Тип: Solid State Relay (SSR)
• Изпълнение: еднофазно
• Варианти: SSR-40DA
• Товарен ток: 40A
• Изходно напрежение: 24–380V AC
• Управляващо напрежение: 3–32V DC
• Управляващ ток: 3–25 mA
• Пад на напрежение във включено състояние: ≤1.5V AC
• Ток на утечка в изключено състояние: ≤4 mA
• Време за включване/изключване: ≤10 ms
• Диелектрична якост: 2500 VAC

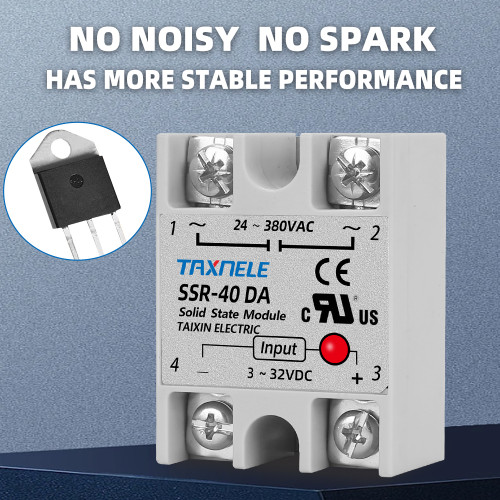

• Полупроводниково превключване без механични контакти
• Подходящо за автоматизация и управление на AC товари

Приложения:

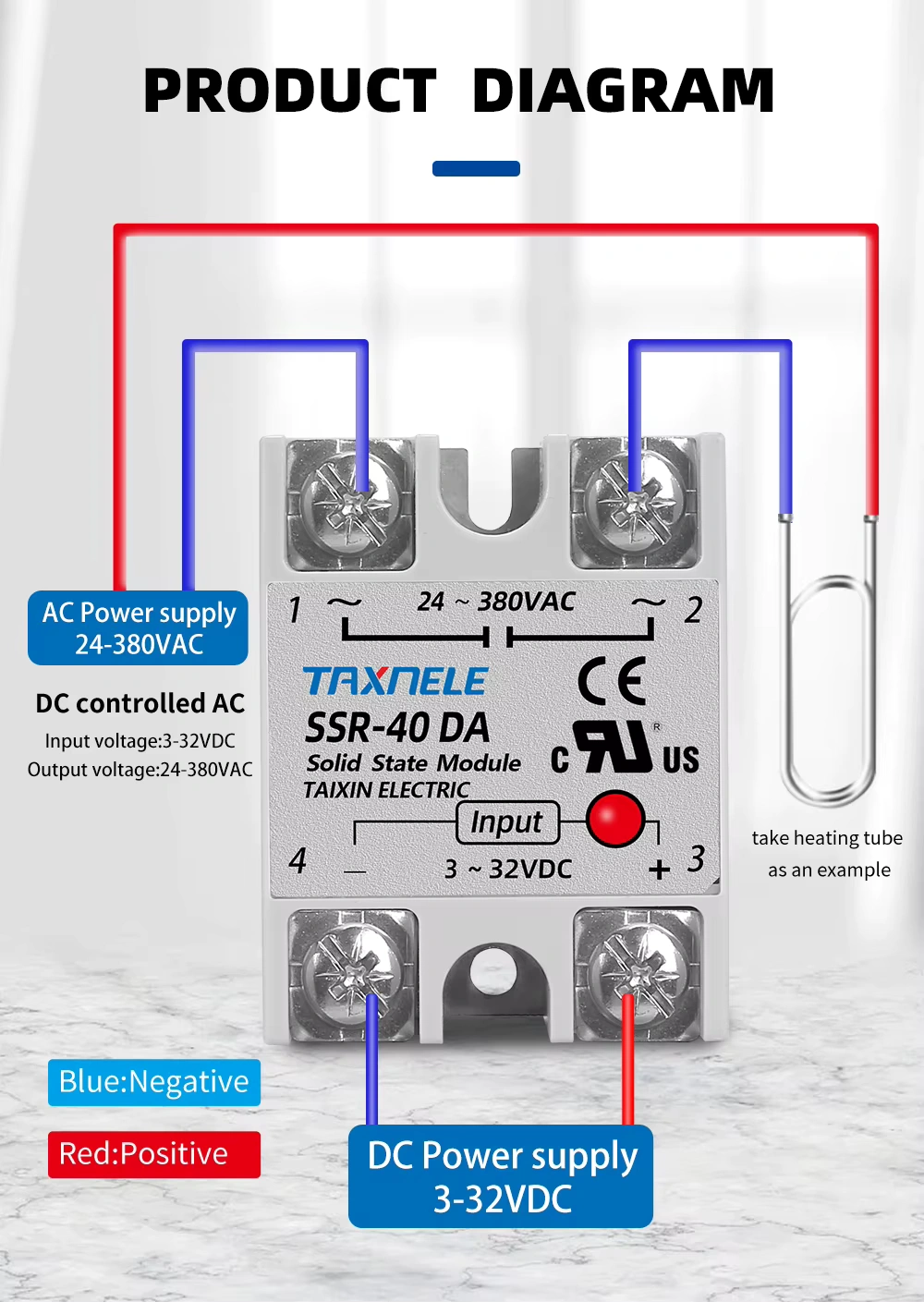

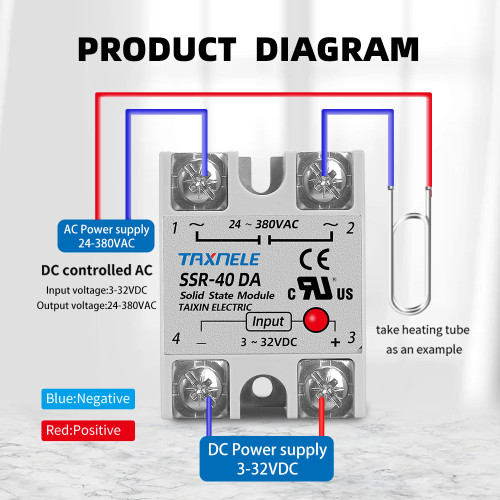

SSR релето може да се използва в системи за автоматизация, управление на нагреватели, температурни контролери, осветителни системи, машини, електрически табла и други приложения, при които DC управляващ сигнал трябва да управлява AC товар.

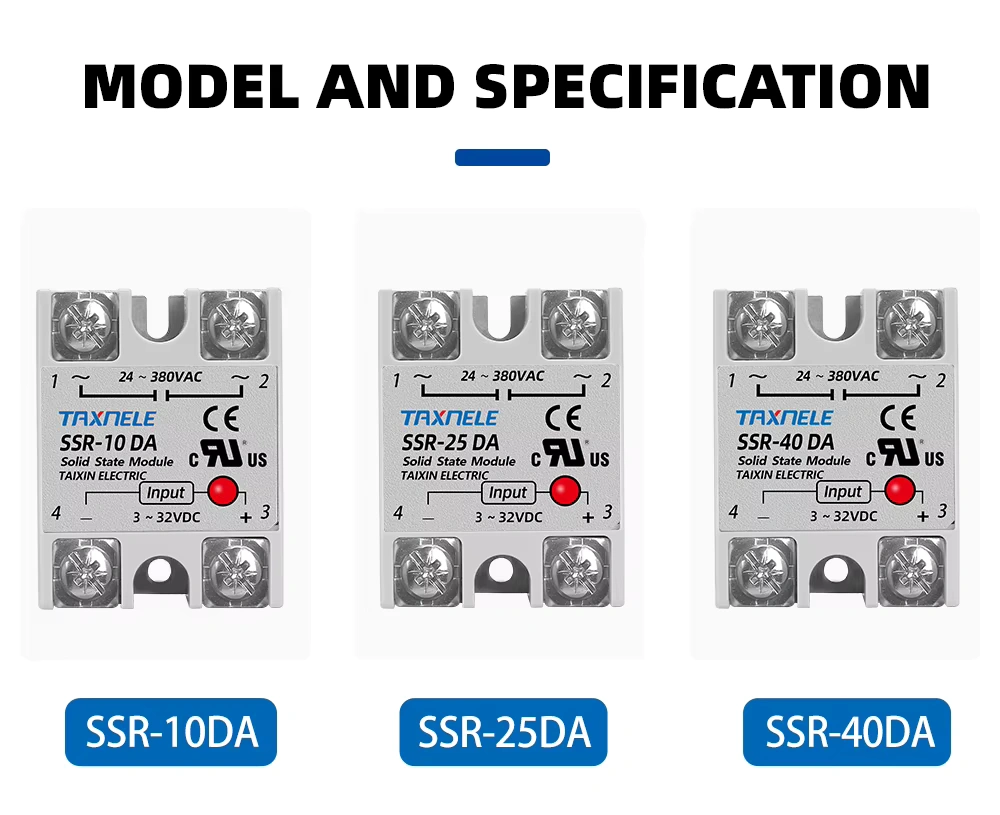

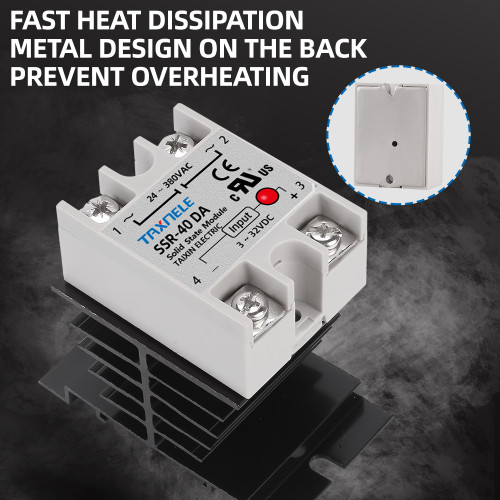

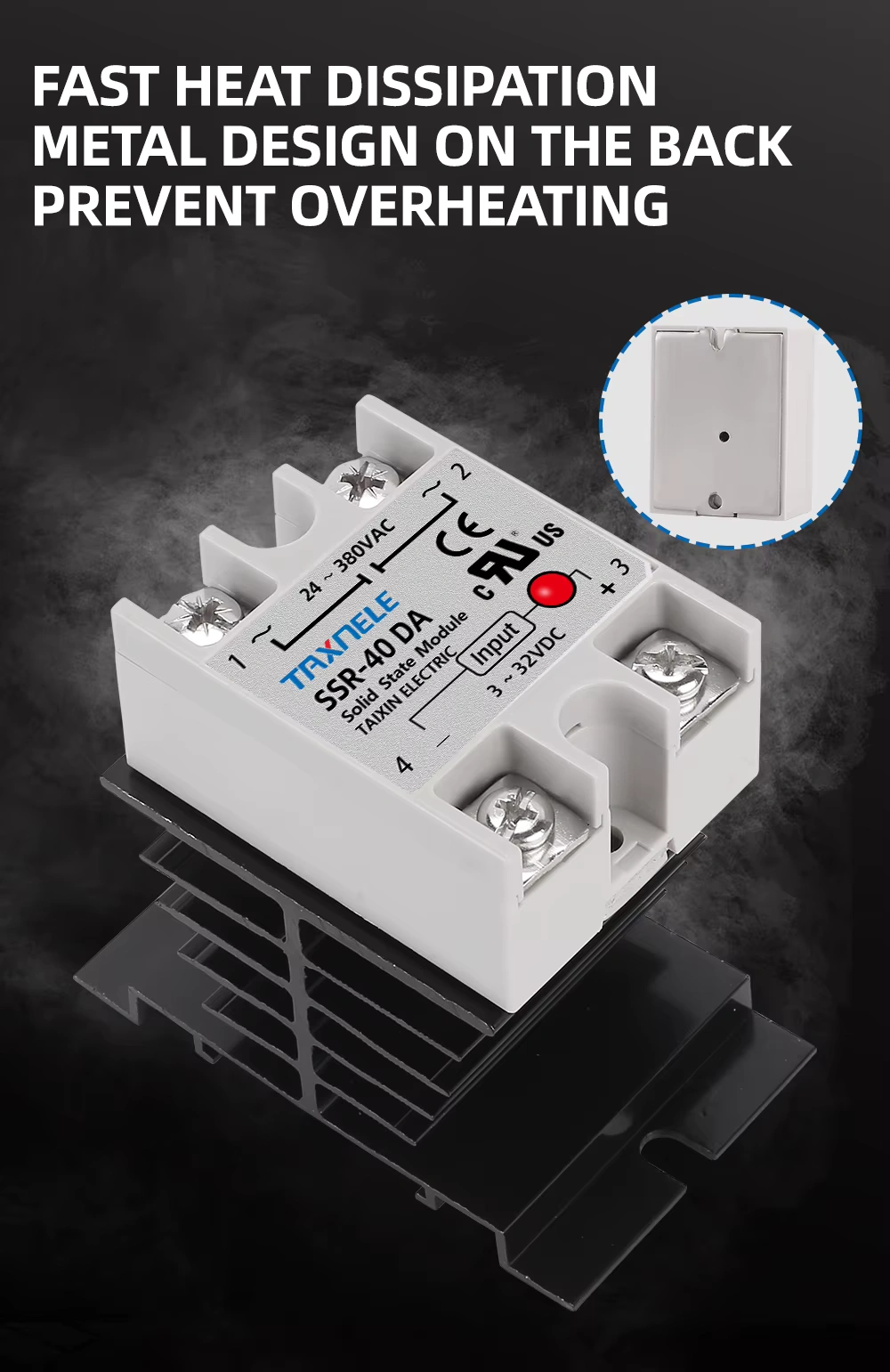

Важно: Посоченият товарен ток е според избрания вариант — 10A, 25A или 40A. При продължителна работа с по-висок ток твърдотелното реле може да изисква подходящо охлаждане според реалното натоварване и условията на монтаж.
