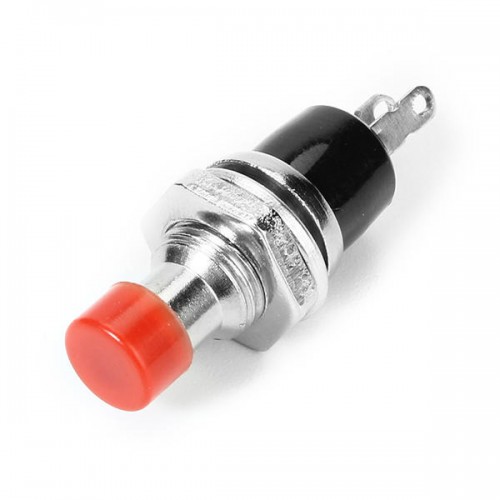

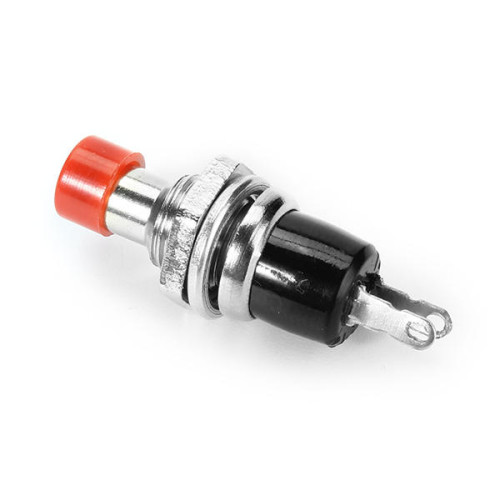

PBS-110 Мини бутон 7mm – Моментален превключвател за сигнални вериги и компактни устройства

Този изключително малък бутон от серията PBS-110 или PBS-105 е проектиран за схеми, където разполагате с абсолютен минимум от пространство, но все пак имате нужда от надежден механичен вход. Неговият моментален (self-reset) механизъм го прави идеален за функции, които изискват временна, а не постоянна активация.

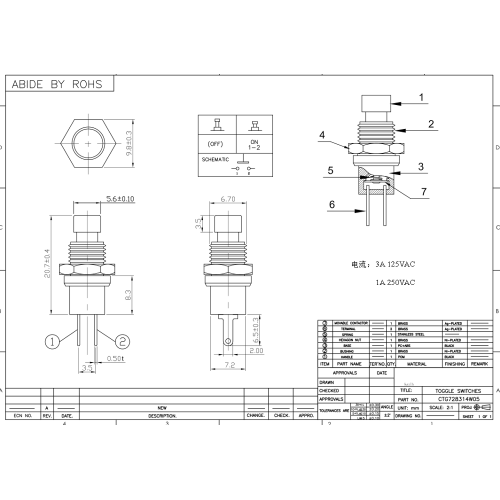

Основни характеристики:

• Модел: PBS-110 / PBS-105

• Тип: Моментален бутон (Momentary Push Button Switch)

• Действие: Самовъзстановяващ се (Self-reset) - Затваря веригата само докато се държи натиснат и се връща в изходно положение автоматично при отпускане.

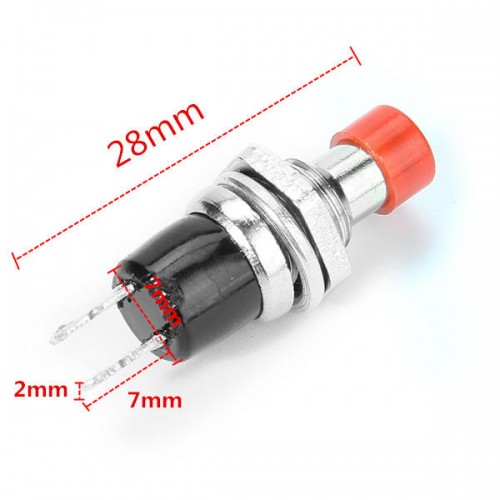

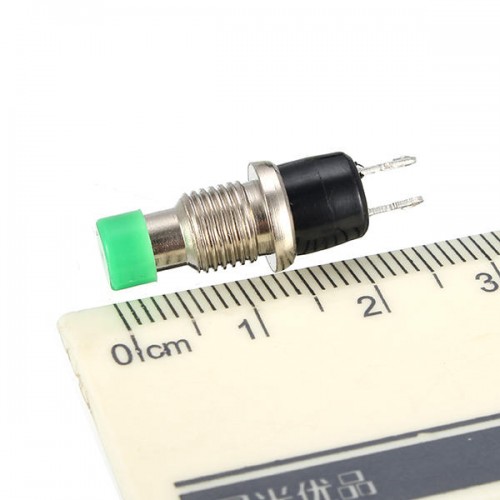

• Диаметър на монтажния отвор: 7mm (изключително компактен)

• Форма: Кръгла

• Заключване: Без заключване (Without Lock) - не запазва състоянието си.

• Материал: Пластмасов корпус, метални контакти

• Контактен механизъм: Обикновено SPST (Single Pole, Single Throw) - 2 пина

• Работни параметри: Много ниско напрежение и ток (напр. 12V DC, < 0.1A) - предназначен САМО за сигнални вериги.

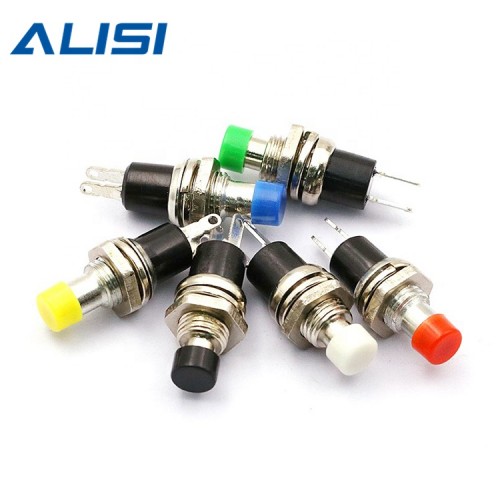

• Цвят: Обикновено черен или червен

Предимства и приложения:

•  Екстремно компактен: 7mm диаметърът го прави един от най-малките налични бутони за монтаж в панел. Идеален за супер плътни платки и миниатюрни устройства.

•  Моментално действие: Перфектен за функции, които трябва да са активни само докато бутонът е натиснат (напр. "Reset", "Test", "Program", "Start").

•  Лесен за монтаж: Просто се закрепва в отвор.

•  Сигнална функция: Предназначен е primarily за задействане на логически вход на микроконтролер или друга управляваща верига, а не за превключване на мощност.

•  Универсалност: Намира приложение в множество късовъзли и интерфейси.

Ключови приложения:

• Бутон "Reset" в много компактни електронни устройства (рутери, модеми, мини компютри).

• Бутон "Program" или "Boot" в development boards и программируеми устройства.

• Бутон "Test" в диагностично и измервателно оборудване.

• Потребителски интерфейс в миниатюрни преносими устройства.

• Ремонт и замяна на повредени бутони в тясна електроника.

Как работи?

• При натискане двата контакта се свързват, затваряйки веригата.

• При отпускане бутонът се връща в изходно положение чрез вътрешна пружина и веригата се прекъсва.

За кого е подходящ?

• Производители на много компактна електроника

• Инженери, работещи върху плътни PCB layouts

• Сервизни техници, ремонтиращи малка електроника

• DIY ентусиасти с проекти, където всеки милиметър има значение

 Важно:

• НЕ използвайте този бутон за превключване на захранване или мощни товари! Той е проектиран САМО за сигнални вериги с много ниска консумация на ток (милиампери).

• Поради малкия си размер, контактната му повърхност е ограничена и не може да понесе топлината от големи токове.

• Винаги го свързвайте към вход с висок импеданс на микроконтролер или логическа верига.

Този бутон е специализирано решение за ситуации, където ограниченият размер е най-важният фактор, а функцията е чисто сигнална.
