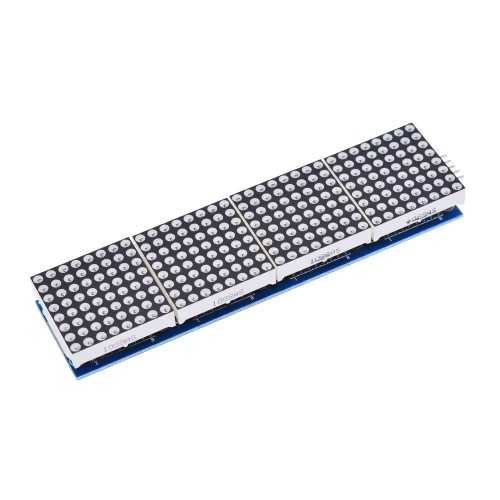

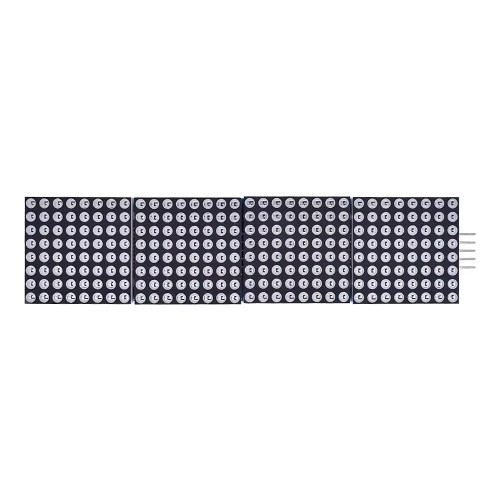

Точков матричен модул MAX7219 за Arduino

Един модул може да задвижва общ катод с матрица 8x8

Работно напрежение: 5V

Размер на модула: 132 x 33 x 17 мм

С 64 отвора за фиксиращи винтове, диаметър на отвора: 3 мм

Модул с входни и изходни интерфейси, поддръжка за каскадно свързване на множество модули

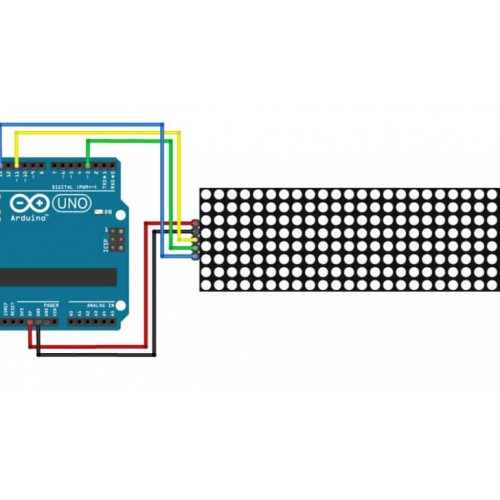

Wiring:

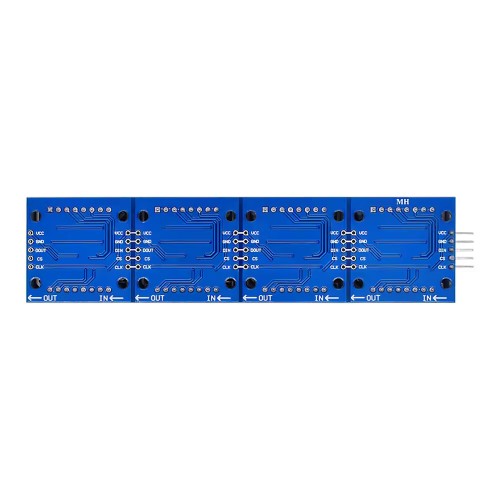

1. The left side of the module is the input port, and the right is the output port.

2. Control of a single module, the input port only need to receive CPU.

3. The more a module cascade and input end of the first module is connected with the CPU and input end of the input end of the output end is connected to the second module, output terminal of the second module connected with the three modules, and so on.

For example: 51

VCC→5V

GND→GND

DIN→P2.2

CS →P2.1

CLK→P2.0
