HC-SR501 Сензор за движение – Откривайте хора с PIR технология за сигурност и автоматизация

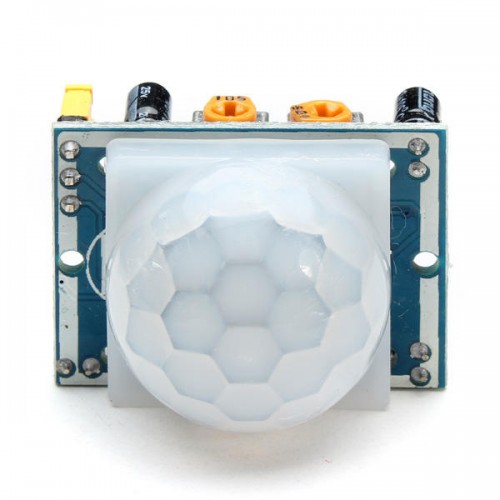

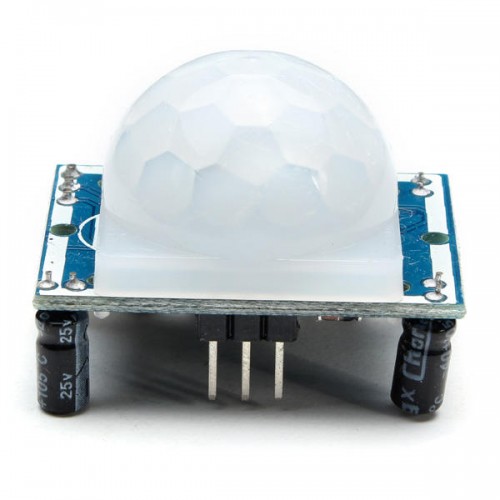

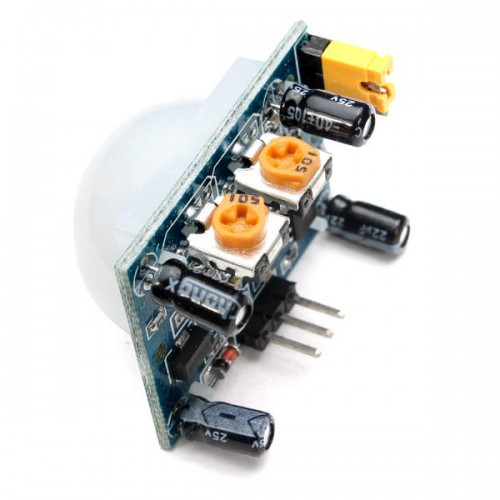

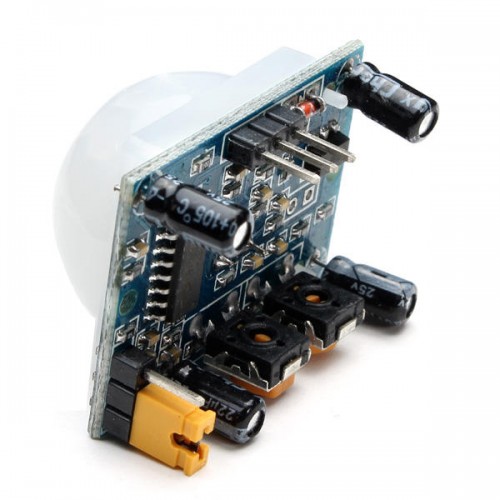

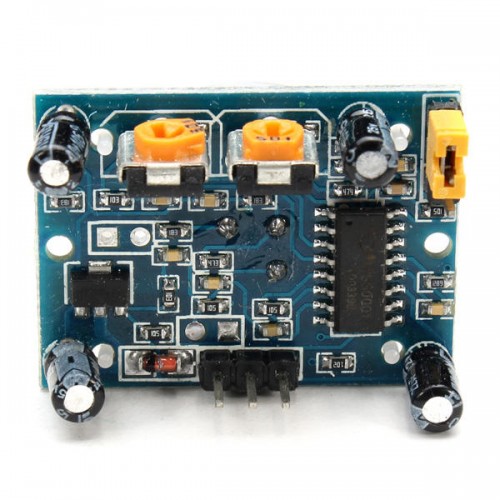

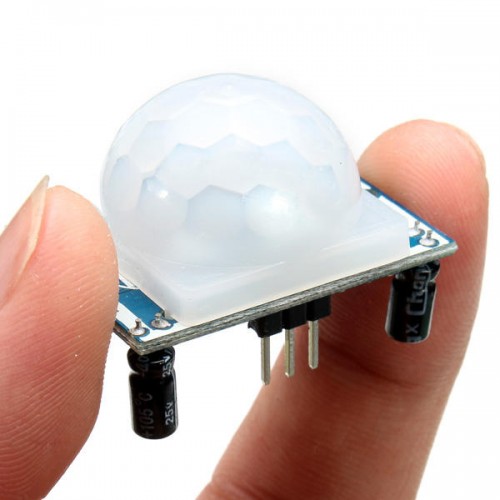

HC-SR501 е пироелектричен инфрачервен (PIR) сензорен модул, предназначен да открива движението на топлинни източници, най-често хора или животни. Той работи чрез отчитане на промените в инфрачервеното излъчване в полето му на зрение, което го прави идеален за системи за сигурност, автоматично осветление, енергоспестяващи системи и интелигентни домакински устройства. Модулът предлага две основни регулировки: чувствителност (по обхват) и времетраене (колко дълго да поддържа изходния сигнал след активиране). С работно напрежение 5V-20V (най-често се използва 5V) и цифров изход (HIGH при движение), той е лесен за интеграция с микроконтролери като Arduino, Raspberry Pi или директно с релета.

• Работно напрежение: DC 5V-20V
• Статична консумация на енергия: 65 микроампера
• Изходно ниво: високо 3.3V, ниско 0V
• Време на закъснение: Регулируемо (0,3 секунди до 10 минути)
• Време за блокиране: 0,2 секунди

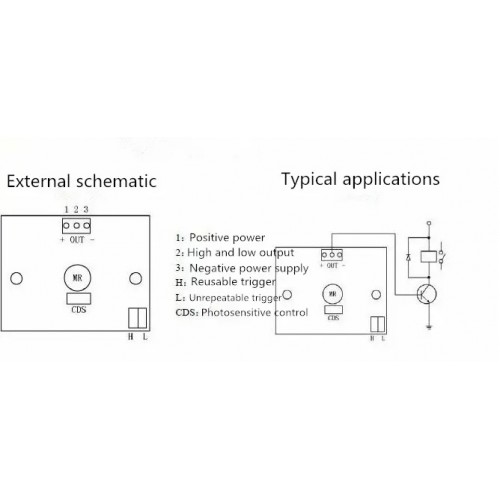

• Задействане: L не може да се повтаря, H може да се повтаря, стойността по подразбиране е H
• Индукционен обхват: Ъгъл на конуса по-малък от 120 градуса, по-малък от 7 метра
• Работна температура: -15℃-70℃

Приложение:

Автоматично осветление на коридори, бани, мазета, складове, гаражи и други места, вентилатор за автоматично вентилиране и други електрически уреди (нажежаема жичка, флуоресцентни, зумер, автоматични врати, електрически вентилатори, сушилни и автоматични перални) специално за използване в бизнеса , хотели, търговски центрове, складове, чувствителни зони или зони за сигурност и алармени системи. Може да се използва и за целите на сигурността.
