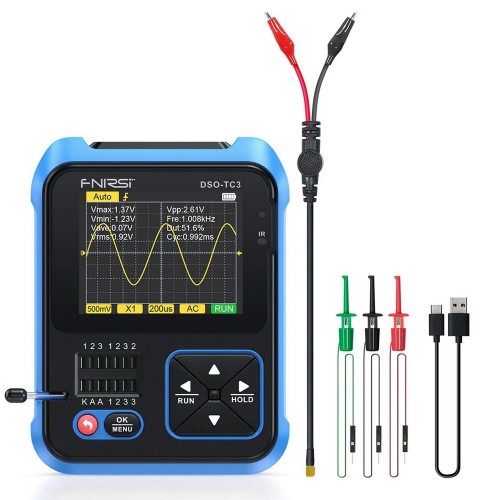

Преносим осцилоскоп FNIRSI DSO-TC3

FNIRSI DSO-TC3 съчетава цифров електронен измервателен уред, тестер за електронни компоненти, генератор на сигнали, тест за непрекъснатост, тест за напрежение, измерване на температура и влажност, инфрачервено декодиране и други функции са умело интегрирани. Той е оборудван с 2,4-инчов цветен TFT дисплей, вградена презареждаема литиева батерия, предоставя на потребителите по-силни и по-практични функции с добра преносимост.

FNIRSI DSO-TC3 е подобрена версия на DSO-TC2. На базата на DSO-TC2, той има надградено откриване на ESR на капацитет, изходен генератор на функционални сигнали, подобрение на честотната лента на електронния измервателен уред и честота на дискретизация, увеличаване на входното напрежение и обхвата на откриване на диоди и т.н. Подобрението в производителността и функцията на DSO-TC3 прави устройството по-стабилно и точно в процеса на откриване.

Характеристики

1. Интеграция 3-В-1: цифров осцилоскоп за съхранение, тестер за компоненти, генератор на сигнали за начинаещи, любители.
2. Ръчен осцилоскоп Fnirsi: Производителност: 10MS/s вземане на проби, 500kHz честотна лента.
3. Голям TFT дисплей: Ясна визуализация.
4. Акумулаторна батерия: Преносимо удобство.
5. Функции на задействане: единичен, нормален, автоматичен.
6. Тестване на транзистори: NPN, PNP, FET, диоди, тестер за транзистори във веригата, още.
7. Анализ на компоненти: дефиниране на щифтове, NEC протокол.
8. MOS Test Mode: Идентифицира различни типове транзистори.
9. Други режими: непрекъснатост, напрежение, PWM, температурни сензори.
10. Генератор на вълнови форми: синус, квадрат, импулс, триъгълник, рампа, DC.

Основни параметри

• Дисплей: 2,4 инча TFT цветен екран, LED подсветка
• Захранващо напрежение: акумулаторна литиева батерия
• Спецификации за зареждане: USB Type-C, +5V
• Обем на продукта: 79*103*31мм
• Спецификации на скобата: Сгъваема стойка "всичко в едно".

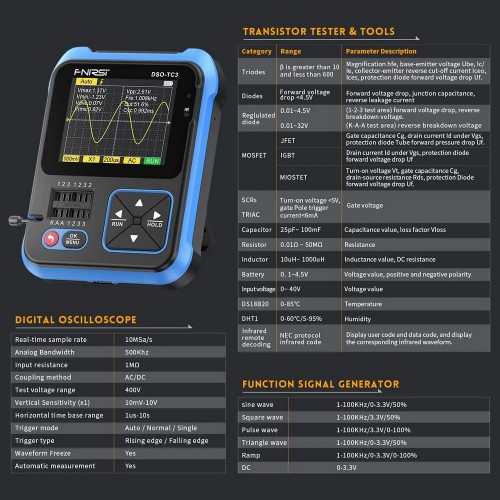

Спецификация

Цифров осцилоскоп:

• Честота на дискретизация в реално време: 10MSa/s
• Аналогова честотна лента: 500KHz
• Входно съпротивление: 1MΩ
• Метод на свързване: AC/DC
• Диапазон на тестовото напрежение: 400V
• Вертикална чувствителност (x1): 10mV-10V
• Хоризонтален времеви диапазон: 1us-10s
• Режим на задействане: Автоматично / Нормално / Единично
• Тип тригер:  Нарастващ ръб / Падащ ръб
• Замразяване на формата на вълната: да
• Автоматично измерване: да

Функция Генератор на сигнали:

• Синусоида: 1-100KHz/0-3.3V/50%
• Квадратна вълна: 1-100KHz/3.3V/50%
• Пулсова вълна: 1-100KHz/3.3V/0-100%
• Триъгълна вълна: 1-100KHz/0-3.3V/50%
• рампа: 1-100KHz/0-3.3V/0-100%
• DC: 0-3.3V

Тестер за транзистори и инструменти:

• Триоди: β е по-голямо от 10 и по-малко от 600
• Диоди: Падане на напрежението напред <4.5V
• Регулиран диод: 0,01~4,5 V (1-2-3 тестова зона); 0,01~32V (K-A-A тестова зона); MOSFET; JFET，IGBT，MOSFET; SCR; TRIAC; Напрежение при включване <5V, ток на задействане на полюса на вратата <6mA
• Кондензатор: 25pF~100mF
• Резистор: 0.01Ω~50MΩ
• Индуктор: 10uH~1000uH
• Батерия: 0,1~4,5V
• Входно напрежение: 0~40V
• DS18B20: 0-85 ℃
• DHT1: 0-60 ℃/5-95%
• Инфрачервено дистанционно декодиране: NEC протокол инфрачервен код

ЗАБЕЛЕЖКА:

①Ices, Iceo, Uf се показват само когато са валидни.

② Капацитетът на свързване и обратният ток на утечка се показват само когато са валидни.

③Напрежението за включване или изключване на FET трябва да бъде по-малко от 5V.

④ Показва се само когато има защита от диод.

⑤Vloss се показва само когато е валиден.

⑥Двукраки компоненти и измервайте индуктивността, когато съпротивлението е по-малко от 2,1 kΩ.
