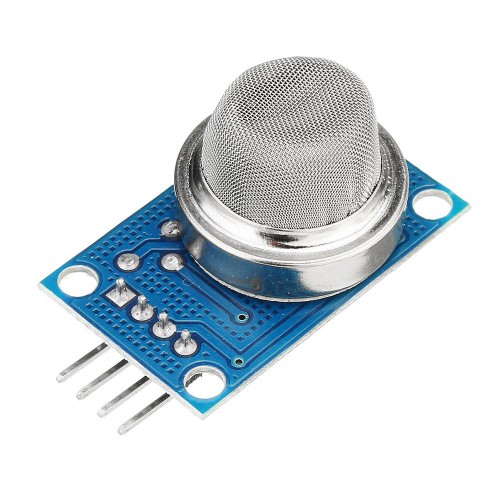

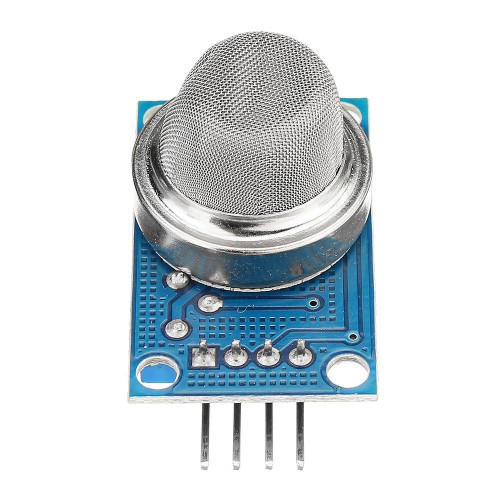

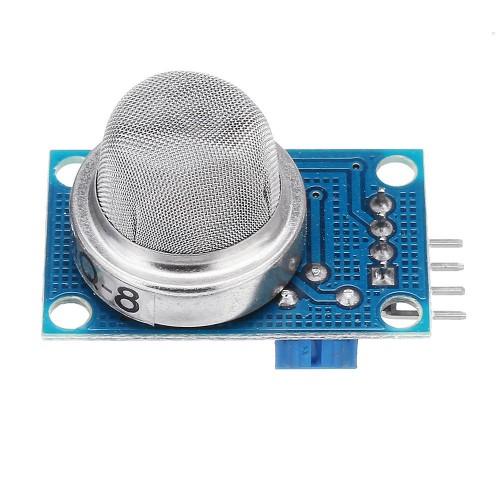

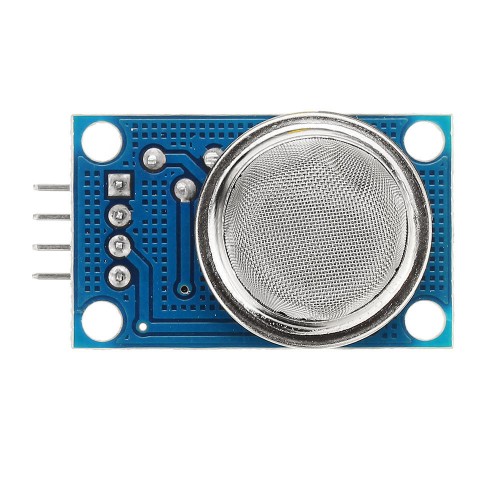

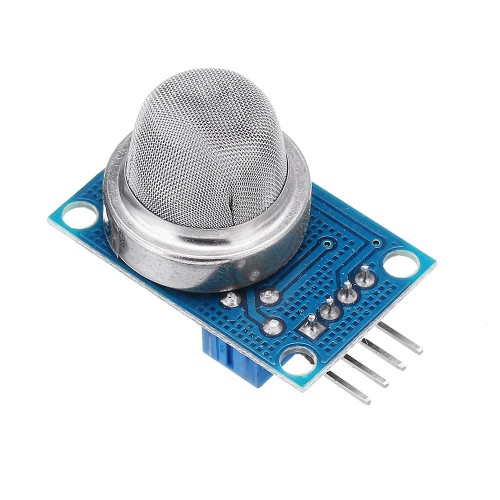

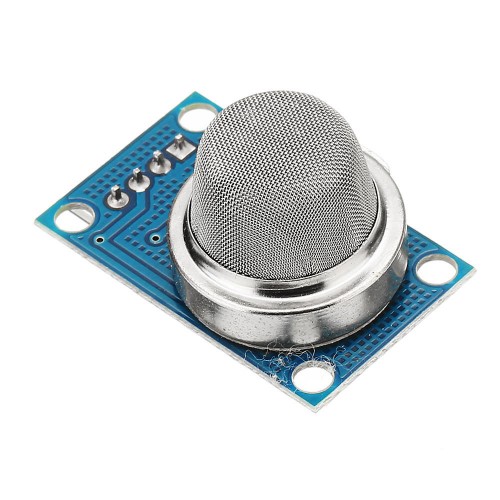

Сензор за газ MQ-8 H2

- MQ-8 чувствителен за газов сензор, използван за проводимост на чист въздух, е по-нисък калаен диоксид (SnO2). Когато сензорът присъства в средата, в която е горим газ, проводимостта на сензора се увеличава с увеличаване на концентрацията на горими газове във въздуха.

- Използването на проста схема може да се преобразува в промяната в проводимостта на концентрацията на газ със съответния изходен сигнал. MQ-8 H2 газов сензор с висока чувствителност, наблюдението на другия водород-съдържащ газ също е много задоволително.

- Сензорът може да открие различни водород-съдържащи газове, по-специално градски газ, е евтин сензор за различни приложения.

- Подходящ за битови или промишлени течове на H2 върху устройство за наблюдение. Не е подложе на интерференция с пари от етанол, сажди, въглероден оксид и други газове.

Спецификации:

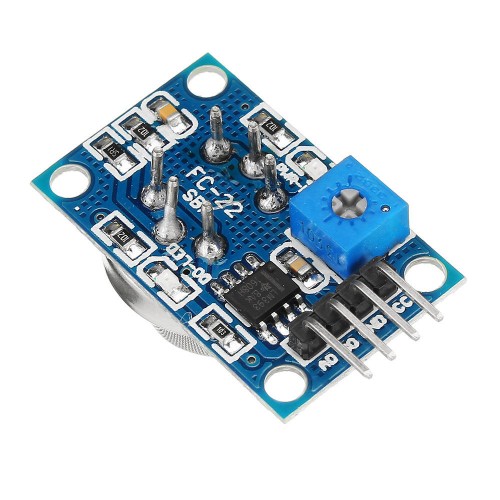

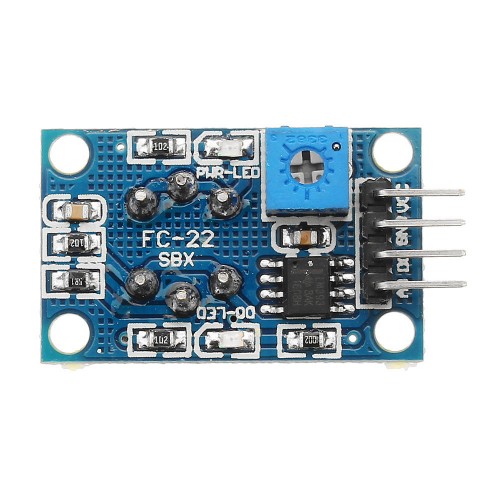

1. висококачествен дизайн с двоен панел с индикация за мощност и индикация за изходен TTL сигнал;

2. изходен сигнал за превключване на DO (TTL) и изход за аналогов сигнал AO;

3. Изходният TTL валиден сигнал е нисък. (Когато изходът е нисък, сигналната светлина е включена, тя може да бъде директно свързана към MCU или релейния модул)

4. Напрежението на аналоговия изход, колкото по-висока е концентрацията, толкова по-високо е напрежението.

5. Има добра чувствителност към откриване на газ и природен газ.

6, има четири отвора за винтове за лесно позициониране;

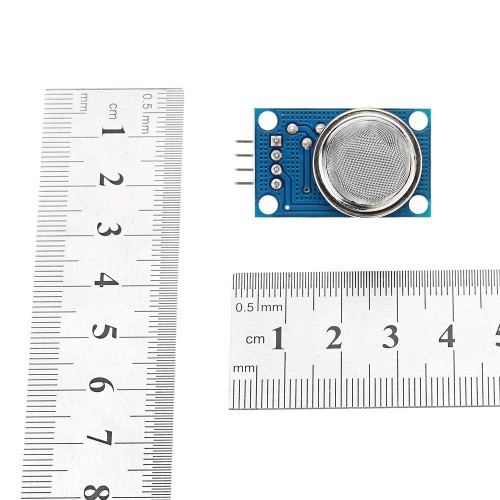

7, размери на продукта: 32 (Д) * 20 (Ш) * 22 (В)

8, има дълъг експлоатационен живот и надеждна стабилност

9, характеристики за бързо възстановяване на реакция

Електрически характеристики:

• Разпознаване на газ: H2
• Разпознаване на концентрация: 100-1000ppm
• Входно напрежение: DC5V
• Консумирана мощност (ток): 150mA
• DO изход: TTL цифрови количества 0 и 1 (0,1 и 5V)
• AO изход: 0,1-0,3V (относително незамърсяващ), най-високото напрежение на концентрация е около 4V
• Използване на чипа: AT89S52
• Кристал: 11.0592MHZ
• Скорост на предаване: 9600
• Компилационна среда: Keil

Специално напомняне:

 След като сензорът се захранва, той трябва да бъде предварително загрят за около 20 секунди и измерените данни са стабилни. Загряването на сензора е нормално явление, защото вътре има нагревателен проводник, ако е горещо не е нормално.
